实质上是一种电压可连续调节的自耦变压器。其铁心有环式与柱式两种。柱式铁心与一般变压器相似,用
调压器
硅钢片叠成;环式铁心则用硅钢带卷成。60kVA及以下的小容量自耦调压器,多选用环式铁心；容量超过 60kVA者多采用柱式铁心。在环式自耦调压器的结构中，绕组用绝缘铜线单层绕在环式铁心上。线圈部分表面磨去绝缘层而成光滑平面，用电化石墨做成的电刷与它相接触。电刷可借手轮在导线表面旋转滑动，从而改变输出电压。电流容量大于30A者,有用两个或多个电刷并联的。
自耦调压器一般都制成自冷、干式。在容量特别大或使用环境特殊的场合，也有制成油浸自冷式。
3个环式单相自耦调压器共轴配装,即可构成三相自耦调压器。

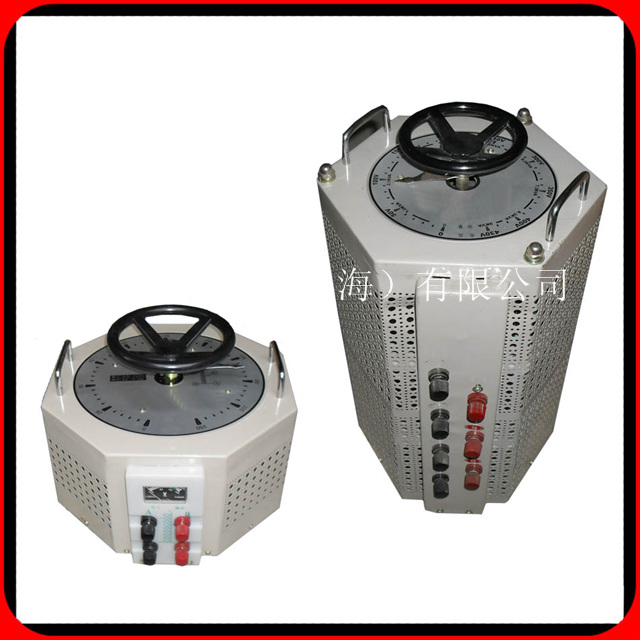

该系列接触调压器是干式自冷白藕式接触调压，可广泛用于工业(如冶金、化工、仪器仪表、机电制造、轻工等)科学实验、公用设施、家用电器中，以实现调压、控温、调光、功率控制等目的。TDGC2J、TSGC2J接触调压器。
结构特点 Structural features
该产品具有波形不失真、体积小、重量轻、效率高、使用方便、运行可靠，能长期运行等特点，是一种理想的交流调压电源。
|

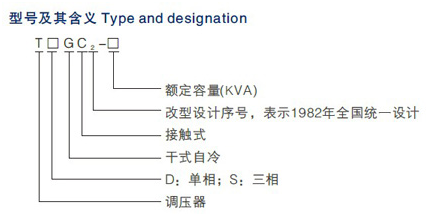

规格型号 |
额定容量 |
额定频率 |
额定输入电压 |
输入电压范围 |
|
TDGC2J-0.5 |
0.5 |
50 |
220 |
0~250 |
|
TDGC2J-1 |
1 |
50 |
220 |
0~250 |
|
TDGC2J-2 |
2 |
50 |
220 |
0~250 |
|
TDGC2J-3 |
3 |
50 |
220 |
0~250 |
|
TDGC2J-5 |
5 |
50 |
220 |
0~250 |
|
TDGC2J-7 |
7 |
50 |
220 |
0~250 |
|
TDGC2J-10 |
10 |
50 |
220 |
0~250 |
|
TDGC2J-15 |
15 |
50 |
220 |
0~250 |
|
TDGC2J-20 |
20 |
50 |
220 |
0~250 |
|
TDGC2J-30 |
30 |
50 |
220 |
0~250 |
|
TDGC2J-40 |
40 |
50 |
220 |
0~250 |
|
TDGC2J-50 |
50 |
50 |
220 |
0~250 |
|
TDGC2J-60 |
60 |
50 |
220 |
0~250 |
|
TSGC2J-3 |
3 |
50 |
380 |
0~430 |
|
TSGC2J-6 |
6 |
50 |
380 |
0~430 |
|
TSGC2J-9 |
9 |
50 |
380 |
0~430 |
|
TSGC2J-15 |
15 |
50 |
380 |
0~430 |
|
TSGC2J-20 |
20 |
50 |
380 |
0~430 |
|
TSGC2J-30 |
30 |
50 |
380 |
0~430 |
|
TSGC2J-40 |
40 |
50 |
380 |
0~430 |
|
TSGC2J-50 |
50 |
50 |
380 |
0~430 |
|
TSGC2J-60 |
60 |
50 |
380 |
0~430 |
