实质上是一种电压可连续调节的自耦变压器。其铁心有环式与柱式两种。柱式铁心与一般变压器相似,用
调压器
硅钢片叠成;环式铁心则用硅钢带卷成。60kVA及以下的小容量自耦调压器,多选用环式铁心；容量超过 60kVA者多采用柱式铁心。在环式自耦调压器的结构中，绕组用绝缘铜线单层绕在环式铁心上。线圈部分表面磨去绝缘层而成光滑平面，用电化石墨做成的电刷与它相接触。电刷可借手轮在导线表面旋转滑动，从而改变输出电压。电流容量大于30A者,有用两个或多个电刷并联的。
自耦调压器一般都制成自冷、干式。在容量特别大或使用环境特殊的场合，也有制成油浸自冷式。

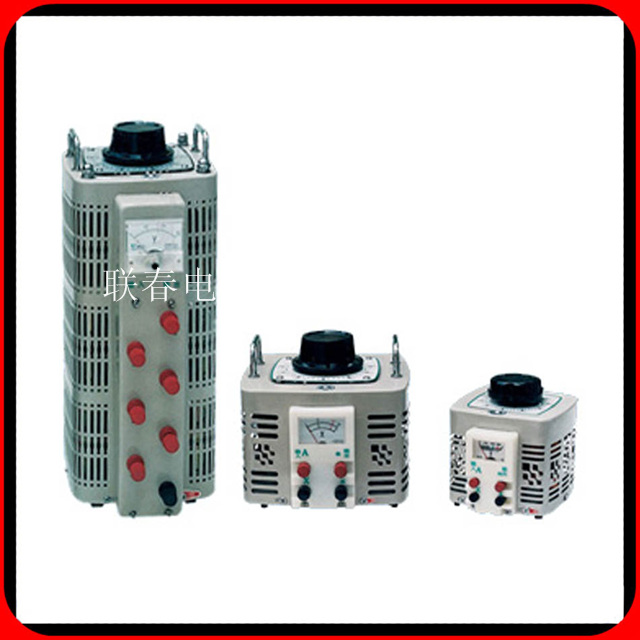

3个环式单相自耦调压器共轴配装,即可构成三相自耦调压器。
概述
该系列接触式调压器调压器具有外形美观、结构合理、波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点，其性能更为优越。
使用场合
该系列调压器可广泛用于工业（如化工、冶金、仪器仪表、机电制造、轻工等），科学实验，公用设备、家用电器中，以实现调压、控温、调速、调光及功率控制等目的，是一种理想的交流调压电器。
|

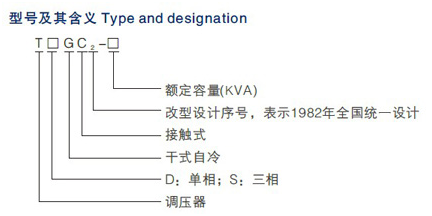

规格型号 |
额定容量 |
相数 |
额定频率 |
额定输入电压 |
输入电压范围 |
额定输出电流 |
|
TDGC2-0.2 |
0.2 |
1 |
50 |
220 |
0~250 |
0.8 |
|
TDGC2-0.5 |
0.5 |
1 |
50 |
220 |
0~250 |
2 |
|
TDGC2-1 |
1 |
1 |
50 |
220 |
0~250 |
4 |
|
TDGC2-2 |
2 |
1 |
50 |
220 |
0~250 |
8 |
|
TDGC2-3 |
3 |
1 |
50 |
220 |
0~250 |
12 |
|
TDGC2-5 |
5 |
1 |
50 |
220 |
0~250 |
20 |
|
TDGC2-10 |
10 |
1 |
50 |
220 |
0~250 |
40 |
|
TDGC2-15 |
15 |
1 |
50 |
220 |
0~250 |
60 |
|
TSGC2-3 |
3 |
3 |
50 |
380 |
0~430 |
4 |
|
TSGC2-6 |
6 |
3 |
50 |
380 |
0~430 |
8 |
|
TSGC2-9 |
9 |
3 |
50 |
380 |
0~430 |
12 |
|
TSGC2-15 |
15 |
3 |
50 |
380 |
0~430 |
20 |
|
TSGC2-30 |
30 |
3 |
50 |
380 |
0~430 |
40 |
