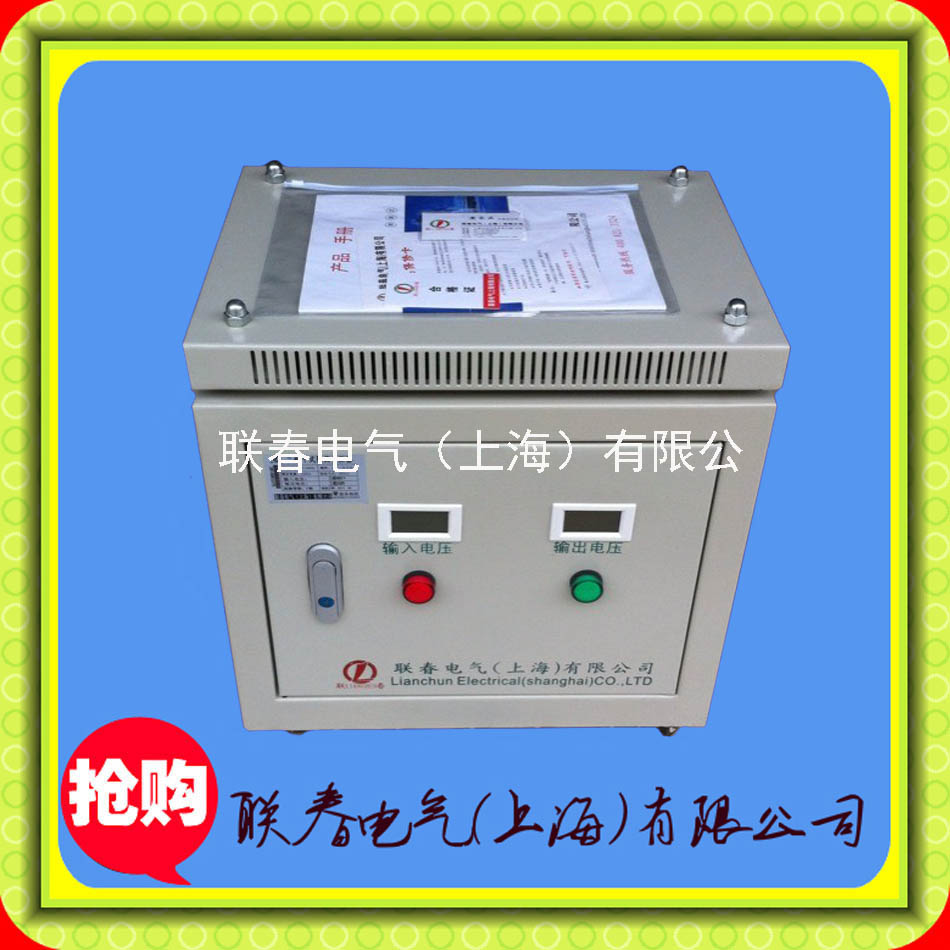

相干式隔离变压器
1、产品简介:
SG系列伺服三相干式隔离变压器是本厂在参照国际同类产品，结合我国国情的基础上研制生产的新一代节能型电力变压器，从300VA到1200KVA之间，符合IEC439、GB5226等国际、国家标准，绕组采用脱胎整列绕制方法；变压器进行真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。
SG系列三相干式隔离变压器广泛适用于交流50Hz至400Hz，电压1000V以下的电路中，广泛用于进口重要设备、精密机床、机械电子设备、医疗设备、整流装置，照明等。产品的各种输入、输出电压的高低、联接组别、调节抽头的多少及位置（一般为±5％）、绕组容量的分配、次级单相绕组的配备、整流电路的运用、是否要求带外壳等，均可根据用户的要求进行精心的设计与制造。
+ 产品特点
在隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线△接线转换为四线Yo系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）能有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。本公司可以为客户设计生产高质量的伺服隔离变压器。
2、特性优点：
1 高度隔离
2 N-G性能良好
3 高度共模干扰抑制
4 将△转换为Y或Y至△
5 电压抽头容易转换
6 按用户的特殊性能要求设计
3、技术指标:
1 输入额定电压：三相380V或单相380V或单相220V
2 工作频率：50Hz-60Hz
3 效 率：≥95%
4 温 升：<60K
5 波形畸变：<0.1%
6 高压测试：2500V， 1分钟无击穿
7 绝缘电阻：绕阻对地绝缘电阻 ≥500M欧
8 初级对次级绝缘电阻 ≥500M欧
4、使用条件：
1 适用海拔高度：≤5000m
2 环境温度：-15℃～+45℃
3 相对湿度：≤90%
4 安装场所应无严重影响变压器绝缘强度的气体，蒸汽，化学性沉积，污垢，导电尘埃及无其他易爆易燃易腐蚀的物质。
5 凡不符合上述使用条件的，应与我们协商确定。
5、隔离变压器加装在稳压电源的应用
一、在电源输入端接入隔离变压器（三角/星形）
1、若电网三次谐波和干扰信号比较严重，采用△/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
2、可以采用△/Yo隔离变压器产生新的中性线，使设备与电网中性线无关，避免由于电网中性线不良造 成设备运行不正常。
3、非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
6、在电源输出端接入隔离变压器（星形/三角）
1、防止非线性负载的电流畸变，影响到稳压电源的正常工作及反回到电网，起到净化电网的作用。
2、非线性负载电流的畸变影响取样的准确性，可以在Yo/△隔离变压器输入端采样，得到能反应实际情况的控制信号，使稳压电源控制正常。
3、若负载不平衡，采用Yo/△也不影响稳压电源的正常工作。
产品规格尺寸
型号(KVA) | 外形尺寸 | 安装尺寸(cm) | 外壳尺寸 | 变压器重量(kg) |
SG-10 | 42×21×42 | 135×310 | 70×35×77 | 90 |
SG-20 | 52×24×52 | 155×400 | 70×35×77 | 180 |
SG-30 | 55×28×65 | 165×400 | 80×40×87 | 220 |
SG-40 | 61×30×65 | 170×400 | 80×40×87 | 265 |
SG-50 | 61×30×65 | 175×400 | 100×50×104.5 | 295 |
SG-60 | 70×32×66 | 190×450 | 100×50×104.5 | 370 |
SG-70 | 70×32×66 | 190×450 | 100×50×104.5 | 400 |
SG-80 | 70×35×67 | 195×450 | 100×50×104.5 | 450 |
SG-100 | 75×35×68 | 210×450 | 100×50×104.5 | 490 |
SG-120 | 75×35×68 | 215×450 | 100×50×104.5 | 520 |
SG-150 | 85×37×68 | 230×450 | 120×65×114.5 | 650 |
SG-200 | 95×45×68 | 290×450 | 120×65×114.5 | 850 |
SG-250 | 95×45×83 | 290×450 | 120×70×124.5 | 1080 |
SG-300 | 105×45×95 | 290×450 | 120×70×124.5 | 1350 |
备注；外型尺寸只作为参考 具体以实际外形尺寸为准，有特殊要求麻烦订货前提出 谢谢
一、SG系列隔离变压器产品简介
SG&DG系列低压三相干式隔离变压器是联春电气正参照国际同类产品，根据我国国情的基础上研制生产的新一代节能型低压三相电力变压器。SG系列三相干式隔离变压器广泛适用于交流50Hz至60Hz，电压1140V以下的电路中，广泛用于进口设备（电压220V&380V&480V&440V等）、精密机床、机械电子设备、医疗设备、整流装置，照明等。额定容量从300VA到1600KVA之间，符合IEC439、GB5226、GB1094.11-2007等国际、国家标准。
二、SG系列隔离变压器的应用及工作原理
一、产品典型应用：
行业应用
医疗设备：CT&DR的PDU单元接入，可安全有效保护高压发生器及待检测物安全。
机械加工：加工中心，数控车床等精密伺服控制设备整流前端，有效抑制干扰信号
进口设备：将工厂380V电压转换为进口日本200V&220V，美国480V，欧盟400V电压，满足设备在国内运行需要。
出口设备：将国外200V&220V& 480V&400V转换为380V电压，满足设备运行需要
分析仪器：安全隔离保证操作人员的安全，且消除零地电压，滤除市电干扰
旁路隔离：大型石化，交通，通讯等行业所用隔离旁路柜
配套UPS电源使用：
1、在UPS及用电电源输入端接入隔离变压器（三角/星形）
1.1、谐波抑制和抗干扰：若电网三次谐波和干扰信号比较严重，采用/Yo隔离变压器，可以去掉三次谐波和减少干扰信号。
1.2、消除零序电压：三相干式隔离变压器使用/Yo接法，变压器产生新的中性线（零线），使设备与电网中性线无关，避免
由于电网中性线不良造成设备运行不正常。
1.3、负载谐波电流隔离：非线性负载引起的电流波形畸变（如三次谐波）可被隔离而不污染电网。
1.4、解决零地电压过高：当电网零地电压高的时候，采用隔离变压器输出，解决零地电压问题。
1.5、旁路安全隔离：接入隔离变压器以后，次级绕组和初级磁耦合，安全隔离不触电。
2、在UPS及用电电源输出端接入隔离变压器（星形/三角）
2.1、净化电网：防止原非线性负载的电流畸变，影响到稳压电源的正常工作及返回到电网，起到净化电网的作用。
2.2、消除控制系统采样干扰：非线性负载电流的畸变影响取样的准确性，可以在Yo/隔离变压器输入端采样，得到能反应实际
情况的控制信号，使稳压电源控制正常。
2.3、若负载不平衡，采用Yo/也不影响稳压电源的正常工作。
二、产品功能特点：
1、三相干式隔离变压器变压器是一种静止的电气设备。
它是根据电磁感应的原理，将某一等级的交流电压和电流转换成同频率的另一等级电压和电流的设备。
三相干式隔离变压器是绕组采用脱胎整列绕制方法；变压器进行整体真空浸漆，使变压器的绝缘等级达到F级或H级，产品性能达到国内外先进水平。低压三相干式隔离变压器的各种输入电压、输出电压的高低、绕组的联接组别、输出及输出调节抽头的多少及位置（一般为±5％）、初次级绕组容量的分配、次级单相绕组的配备、整流电路的使用、外壳防护要求可达IP45等，均可根据用户的要求进行精心的设计与制造。
2、在三相干式隔离变压器建立新的中线-接地就可解除电网中共模干扰和其它中线的困扰，隔离变压器将三线接线转换为四线Yn系统，加屏蔽就进一步免除了由变压器内部耦合的高频脉冲干扰和噪音，虽然有屏蔽的隔离变压器对各种N-G来的干扰（脉冲和高频噪声）进行有效防止，但变压器必须正确妥善接地，十分严格，否则抗共模干扰将无效果。我司可以为客户设计生产高质量的隔离变压器。
三、隔离变压器的技术参数：
|
序号 |
参数名称 |
内容 |
|
|
1 |
产品型号 |
SG-系列干式隔离变压器 |
|
|
2 |
额定容量（KVA） |
500VA-1200KVA |
|
|
3 |
输入电压 |
三相380V&400V 单相220V 110V |
|
|
4 |
输出电压 |
380V 415V 220V 200V 等客户指定电压 |
|
|
5 |
系统最高运行电压 |
530V |
|
|
6 |
绕组材质 |
全铜丝包线 |
|
|
7 |
联接组别 |
DYn11 YYn0等客户指定联接组别 |
|
|
8 |
额定频率 |
50/60Hz |
|
|
9 |
额定相数 |
3相 |
|
|
10 |
冷却方式 |
温控强制风冷 |
|
|
11 |
绝缘等级 |
H级、F级、B级 |
|
|
12 |
绝缘水平 |
工频耐压3KV，无击穿无闪络 |
|
|
13 |
过载能力 |
2倍额定电流，维持1分钟 |
|
|
14 |
显示功能 |
输入输出电压电流显示，温度显示 |
|
|
15 |
短路阻抗 |
＜3.5 |
|
|
16 |
空载损耗 |
按标准 GB1094.11-2007 |
|
|
17 |
负载损耗 |
按标准 GB1094.11-2007 |
|
|
18 |
防护等级 |
IP20 室内 可定制IP33户外 |
|
|
19 |
外形尺寸 |
来电咨询 |
|
|
20 |
颜 色 |
RAL7035，其他颜色可定制 |
|
|
21 |
安装地点 |
户内 |
|
|
22 |
相对湿度 |
1090 RH |
|
|
23 |
海拔高度 |
3000米以下 海拔每升高1000米，容量降额10 |
|
|
24 |
环境温度 |
-25+55 最高日平均温度：35 |
|
|
25 |
耐地震力 |
地面水平加速度0.2g，垂直加速度0.1g |
|
|
26 |
使用环境 |
安装位置无严重蒸汽、化学沉积、灰尘 |
|
|
27 |
引线方式 |
变压器高低压引线方式为：电缆下进下出 |
|
|
28 |
安装方式 |
底脚落地固定安装 |
|
|
29 |
吊装方式 |
底部叉车吊装 |
|
|
30 |
噪音 |
55db |
|
|
31 |
磁通密度 |
磁通密度≤1.58T |
|
|
32 |
执行标准 |
GB1094.11-2007 |
